Kurzwellenradio

verfasst von el-haber, Catania, 18.04.2006, 11:40

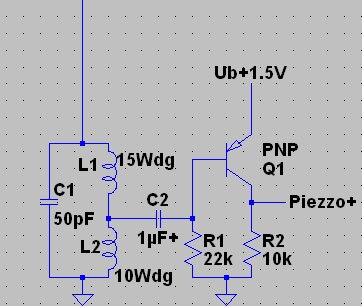

Hi,die 2. Schaltung verwendet einen Überlagerungsempfänger als Rückkopplung und HF-Verstärkung. Daher braucht dieses Radio keine Langdrahtantenne und keine Erdung. Die beiden Transistoren in der etwas verwirrenden Emitterfolger-Schaltung stellen eine Art Oszillator dar, der auf der abgestimmten Frequenz (knapp) schwingt.Es gibt aber noch andere Schaltungen, bei denen mit Hilfe einer Spule mit Millelanzapfung und eines Kondensators ein Detektorempfänger realisiert ist, der als Diode einen Transistorverstärer hat. Zur Abstimmung kann entweder ein variabler (Drehko) C1 verwendet werden oder die Spulen zusammengedrückt / auseinandergezogen werden.Du fragtest auch nach dem Unterschied zwischen PNP und NPN-Transistoren. PNP sind etwas aufwändiger in der Herstellung aber ansonsten gleich.Wenn Du einen Transistor einbaust, dann mußt Du immer auf die sich ergebende Schaltungsart und die Signalquelle mit Ihrem Verstärkungszweig achten. Außerdem ist die richtige Polarität der Versorgungsspannung einzuhalten.Ganz grob gesagt ist die Schaltung mit einem PNP-Transistor aufgebaut das Spiegelbild (um die Versorgungsspannung) einer Schaltung, die mit einem NPN-Transistor arbeitet.CUStefano
