Problem mit Schaltung (Sorry geht nicht genauer)

verfasst von el-haber, Catania, 23.05.2006, 15:08

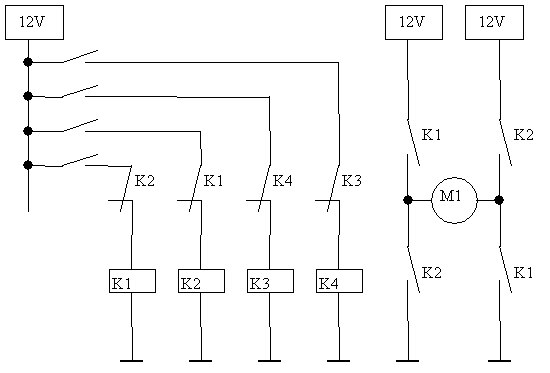

Hi,ein Schaltplan könnte so aussehen:Der Teil mit dem Motor wird dann 2x aufgebaut und k1 mit K3 und K2 mit K4 ersetzt.Die öffner-Kontakte in den Zuleitungen zu den Relais verhindern ein gleichzeitiges Ansprechen der Brückenzweige. (Kurzschluß)Schau dir bitte bei www.alldatasheet.com auch den L298 Baustein an, der das ganze auf Halbleiterbasis (ohne Relais) realisiert.CUStefan
