Kann das jemand kontrollieren

verfasst von Chris , 02.04.2006, 14:41

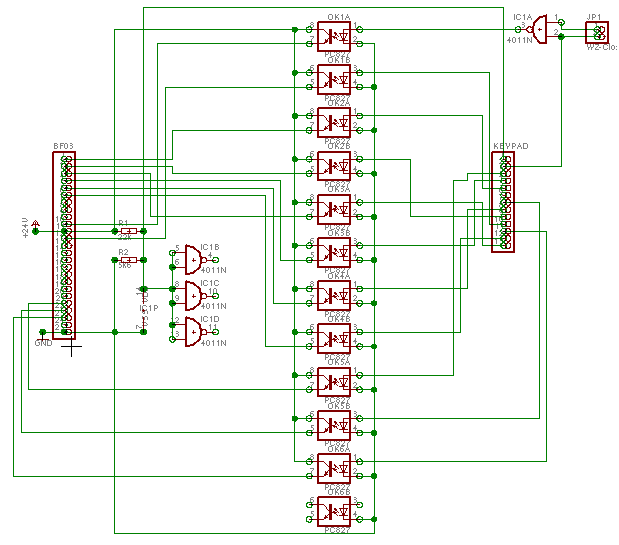

Hallo Forum!Ich habe folgendes Problem.An einer unserer Schäumanlagen ist die Steuereinheit zum Starten der jeweiligen Schäumprogramme defekt. Der Aufbau ist total einfach und sind im Endefekt nur 11 Taster, ( Programm 1 bis 9, P zur Auswahl und Rot zum Abbruch ).Das Kästchen ist generell ziemlich ramponiert und sollte idealerweise komplett ersetzt werden.Ein Original-Schaltkästen vom Hersteller ( Hennecke ) kostet stolze 690 EUR netto.Außerdem soll zusätzlich verhindert werden, daß der Werker an der Maschine einen Schuß bei offenem Werkzeug ausgelöst werden kann. ( 200 bar und 140° C sind lebensgefährlich!)Meine Idee war nun folgende- Spannungsteiler mit 22k und 5k6 um die Steuerspannung von 24V auf ca 5V zu bringen- Tastenfeld von Conrad BLE ??? - NAND-Gatter 4011 um das signal ROT( ist 24V nicht gedrückt ) mit einem Schalter am Werkzeug zu verbinden - Optokoppler um den Steuerstrom zu schaltenMeine Frage:Kann das so funktionieren?Wer kann die entsprchende Platine erstellen ( Kosten? )
