KFZ Komfortschaltung Fensterheber

verfasst von Jojo , 25.03.2006, 15:26

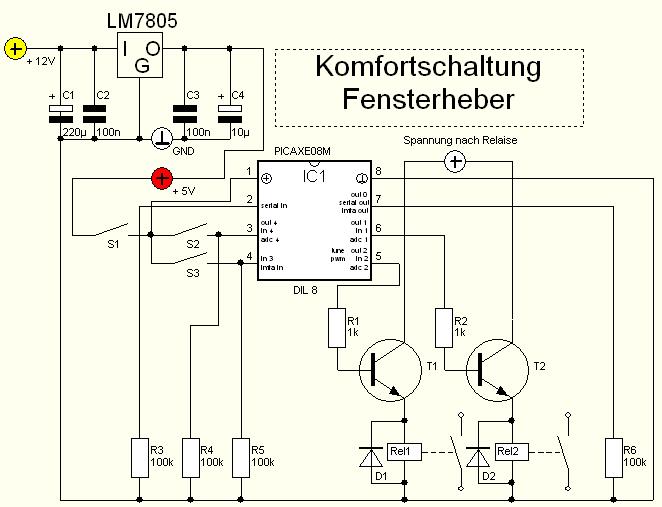

Hallo,Ich habe ein Problem mit meiner Fensterheberschaltung:Picaxe wurde programmiert und getestet funktioniert einwandfrei...Schaltung wurde getestet ohne Relais (anstelle Fin wurde LED mit VorwiderstÃ¤nde eingesetzt) funktioniert einwandfrei.....Nach erfolgreiche Tests wurde Relais (FIN 41.52.9) eingesetzt...Schaltung funktioniert nicht mehr....Versuch #1: Blockbatterie 9VIstwerte:Basis bei Ansteuerung: Spannung= 4,8V,StromstÃ¤rke: 0,25mAKollektorspannung = 7,11VBasis angesteuert: Emitter = 4,1V und 11,5mAEmitter Spannung und StromstÃ¤rke reichen nicht aus um Relais durchschalten zu kÃ¶nnen.Versuch #2: 2 Blockbatterien 9V in Reihe daraus resultierende Spannung = 14,5VBasis bei Ansteuerung: Spannung= 4,8V,StromstÃ¤rke: 0,25mAKollektorspannung = 14,5VEmitter ohne Basis ansteuerung: 5,8V, StromstÃ¤rke 16,3mAFehler Transistor schaltet ohne Basisansteuerung durch.....reicht jedoch nicht aus um Relais (FIN 41.52.9) durchzuschalten.Versuch #3: direkte Ansteuerung des Relais (FIN 41.52.9) durch 9V (etwas leer 7V) Batterie:Relais schaltet durchIstwerte:Spannung = 7V StromstÃ¤rke 19,7mA [image] GruÃŸ Jojo
