Wechselschaltung mit Relais und Schalter

verfasst von Posti, 06.03.2006, 21:22
(editiert von Posti, 06.03.2006, 21:34)

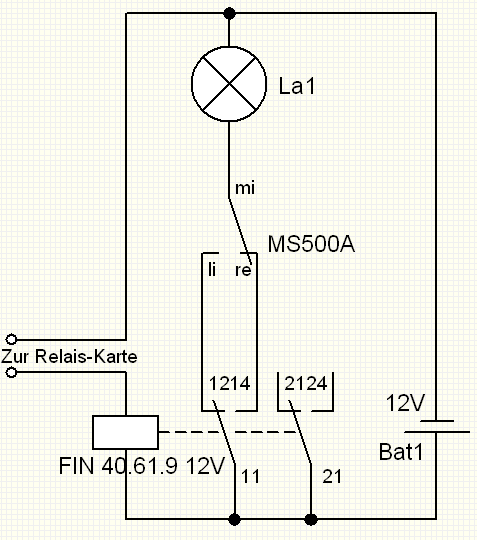

HiWenn ich Deine Zeichnung richtig interpretiere, hast Du das Relaise mit 2xUM geordert.Im Datenblatt siehst Du, daß die Kontakte 11,12,14 und 21,22,24 zusammen gehören.Die erste Stelle der Zahl ist die Nummer des Wechsler, also 1 und 2.Beide Wechsler schalten GLEICH, da die Spule beide Kontakte antreibt.Die 2.te Nummer ist die Art des Kontaktes.1-2 Öffner3-4 SchließerGenau, eine 3 gibt es bei Dir nicht, bei einem Wechsler hast Du ja sogesehen eine Kombination aus einem Öffner und einem Schließer, wodurch die 3 der 1 entspricht.1-2 Öffner | 1-4 Schließer, der Kontakt 1 ist die \'Wurzel\' des Wechler.Bei einem Wechselschalter sieht das genau so aus.Z.B. der MS500A (Reichelt) hat die Stellungen 1-1, also links oder rechts.Der Mittlere Kontakt wäre die Wurzel, die Äußeren Kontakte der Schließer, wenn der Hebel zur gegenüberliegenden Seite gekippt ist.Zur Verdrahtung:PLUS auf Wurzel des Relaise, also 11 oder 2112 + 14 jeweils auf die äußeren Anschlüsse des MS500ADer Mittlere Kontakt des MS500A zum VerbraucherVom Verbraucher zum MINUSWerde da gleich m,al nen Bild anfertigen, damit\'s besser klar wird.MfGPostiWie angedroht:Unten ist das Relais, mit den 2 Wechsel-Kontakten.Der obere Schalter ist der MS500A, ein Wechselschalter.Die Kontakte hab ich wie im Datenblatt beschriftet, beim Schalter links/rechts/mitte, wobei Links und Rechts, bzw 12 und 14 getauscht werden können (sind ja Wechselschalter).Das Relaise (Fin) wird hierbei von Deiner Relais-Karte angesteuert, dazu ist PLUS von der Batterie direkt auf das Relaise, und der MINUS auf den Relaise-Kontakt der Karte gezogen.Wenn die Karte durchschaltet, wird das Fin-Relaise mit MINUS verbunden und zieht an.Wenn noch Fragen offen sind, immer fragen, wir werden gerne weiter helfen.MfGPosti
