Kondensator

verfasst von el-haber, Catania, 26.01.2006, 11:50

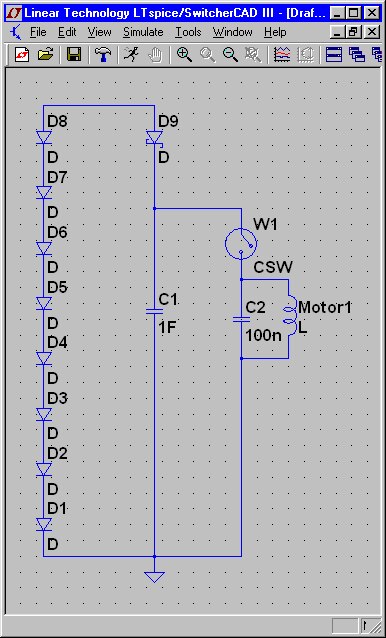

Hi,na dann viel Erfolg bei der Sache.Ich hab Dir noch einen Schaltplan beigelegt, in dem die ganzen Bauteile schematisch richtig dargestellt sind. Die Diodenkette der linken Seite stellen die Solarzellen dar.Die \'seltsame\' Diode oben mitte ist die Schottky-Diode mit ca. 0,25V Durchlassspannung. Das ist wesentlich weniger als eine normale Diode verbrauchen wÃ¼rde.Der Motor ist nur als Spule dargestellt, der Kondensator daneben dient dem Abfangen und RÃ¼ckspeisen der Abrissfunken.CUStefano [image]
