Led blinker

verfasst von el-haber, Catania, 02.01.2006, 16:32

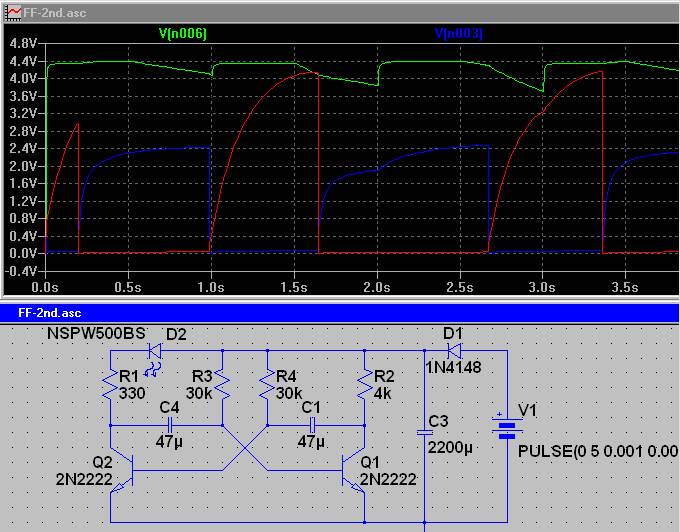

hi,schau Dir doch mal diesen Blinker an (Astabiler FF)Anstelle der einen LED kannst Du je 2 blaue in Reihe mit einem Widerstand schalten. Die Betriebspannung sollte dann mindestens 2x3,6V + 2V sein.Anstelle des Widerstandes R2 kommen dann auch 2 in Reihe geschaltene blaue LEDs mit einem 330Ohm Widerstand bei 12V Betriebspannung. Du kannst diese 2 LEDs und den 330Ohm Widerstand dann 20x aufbauen und parallelgeschaltet 10 davon an je eine Seite des Transistor-FF hängen.Der nötige Transistor muß dann in der Lage sein, bis zu 200mA zu schalten.Das dürfte die einfachste Methode sein.Die Frequenz wird mit R3 und R4 und den Kondensatoren C1 und C4 bestimmt.CuStefano
