Hab mich übernommen...

verfasst von el-haber, Catania, 02.01.2006, 14:41

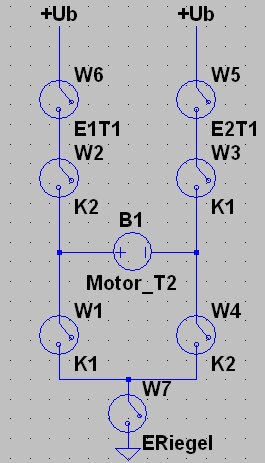

Hi,in der anhängenden Datei habe ich eine Motorbrücke mit Relais-Kontakten gezeichnet. Die beiden Relais K1T1 und K2T1 werden mit gegenseitiger Verriegelung und Selbsthaltung über den von Dir angesprochenen Taster angesteuert.Über dei beiden Endschalter E1T1 und E2T1 werden die Zweige für öffnen (z.B. K1) und schließen unterbrochen.Beispiel: K1=öffnen - Endschalter E2T1 = Tür offen am Endausschlag.Der Endschalter ERiegel2 gibt den Türmotor frei, wenn der Motor für den Riegel diesen in die Endstellung offen gebracht hat.(dieser Kontakt kann auch von +Ub aus versorgt werden mit dem Vorteil, daß dann nur noch die Kontakt-Brücke K3R und K4R für den Riegelmotor und der 2. Endschalter für geschlossen ERiegel1 in ähnlicher Weise aufgebaut werden müssen.)Für das 2. Tor kommt dann die gleiche Schaltung mit K5T2 un K6T2 und den Endschaltern E1T2 und E2T2 zum Einsatz. Die ANsteuerung von Tor 2 erfolgt über einen gemeinsamen Umschalter, der entweder von T1 oder T2 angetrieben wird durch den von dir erwähnten Kontakt.Materialaufwand:6 Relais (2 für jeden Motor mit je 3 Schließern) 2 davon mit 1 zusätzlichen Umschaltkontakt. (oder 6 Relais mit 4xUm)dazu noch 6 Endschalter mit je 1 Öffner (Umschalter).CuStefano
