LED Lauflicht

verfasst von el-haber, Catania, 21.12.2005, 10:30

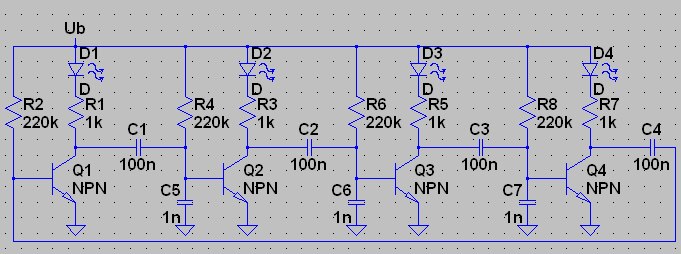

Hi,hab dazu einen Schaltplan mit 4 Stufen gezeichnet.Die Kondensatoren C5-C7 sind zum definierten Anlaufen der Schaltung gedacht.Frequenz: mit C1-4 = 100n : 100Hz mit C1-4 1uF : ca. 10Hz und mit C1-4: 22uF blinkt es alle 2 Sekunden.CUStefano
