Telefon mit nur 2 Wahltasten

verfasst von el-haber, Catania, 25.11.2005, 14:50

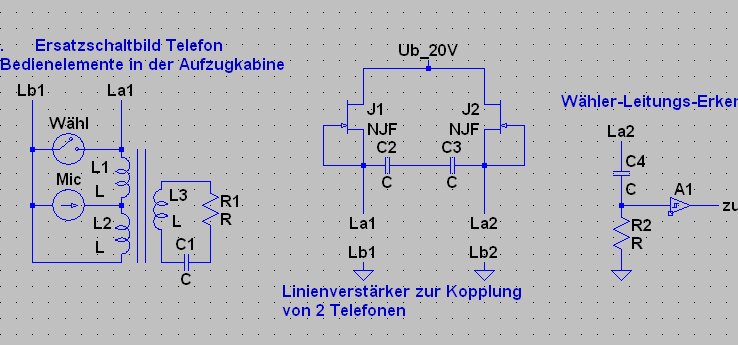

Hi,hier ein Bild mit den 3 TeilenKabinentelefon, Linienverstärker zur Kopplung 2er Telefone und Anschaltung des 2. Telefons an die verschiedenen Alarmlinien durch Wahlimpulskennung.Die Wähleranschaltung erkennt die Taktimpulse des Kabinentelefonsund wandelt sie in Digitale Signale.An diesen Ausgang kann ein Schieberegister oder ein Zähler angeschlossen werden, der durch einen Zeitgeber dann eine bestimmte Alarm-Signalleitung nach Abschluß des Wählvorganges (3 sekunden) freigibt.CU
