Forum Strippenstrolch - pulsierende LED

pulsierende LED

verfasst von el-haber, Catania, 17.11.2005, 12:26

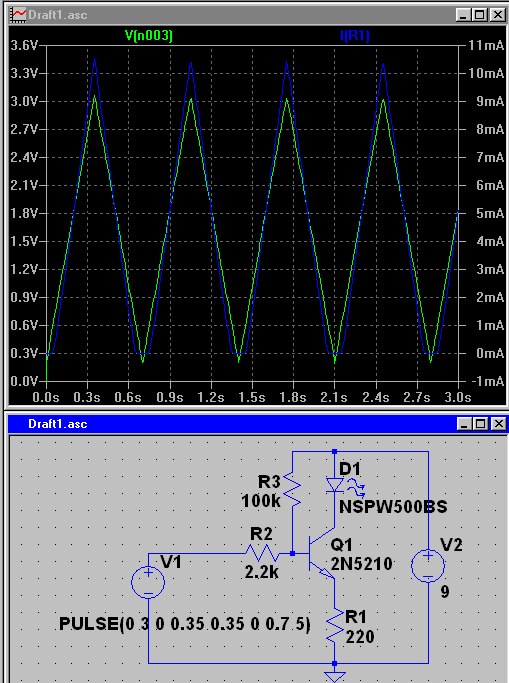

OK - bedingt lassen sich die helligkeitswerte einer LED auch Ã¼ber den Strom bestimmen.Dann sieht die Schaltung so aus: [image] Im unteren Teil siehst Du die Schaltung, wobei links ein Dreieck-Spannungs Generator als Block sitzt. Der ist aber als Standard-Schaltung mit einem NE555zu realisieren ( AUsgang ist dann am Ladekondensator).Im oberen Teil siehst Du den zeitlichen Verlauf der Spannung an der Basis des Transistors (grÃ¼n) und den Strom dazu (blau).Der Widerstand am Emiter des Tr. bestimmt dabei den maximalen Strom. 120Ohm wÃ¼rden einen Strom von ca. 22mA bewirken.VOraussetzung ist ein Spannungshub des Dreieckgenerators von 3V!Der Widerstand von 2.2kOhm an der Basis kann bis 10k vergrÃ¶ÃŸert werden, wenn der Generator eine zu hohe oder zu niedrige Spannung liefert.Die Bauteile (LED und TR.) kÃ¶nnen auch andere Typen sein.CUStefano
