Elektromagnet An-/Aus-Schaltung

verfasst von Pixel, 14.11.2005, 13:27

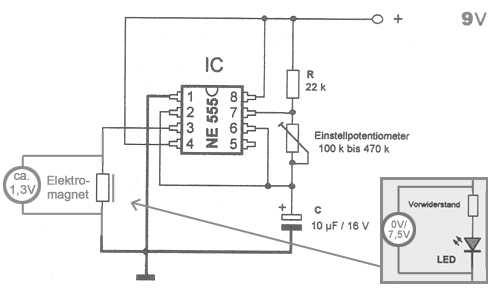

Hi el-haber.Vielen Dank für Deinen Schaltplan.Ich habe es jetzt doch mal mit einem Timer-IC probiert (siehe Bild).Wenn ich eine LED mit Vorwiederstand einbaue, funktioniert die Schaltungwie sie soll. Dabei habe ich eine Spannung von 0V(aus) bzw. 7,5V (an)gemessen. Tausche ich die LED samt Wiederstand mit dem EMagneten,habe ich eine durchgängige Spannung von ca. 1,3V. Das schwache Magnetfeldbaut sich nicht ab. Auch wenn ich eine Diode davorsetze.Liegt\'s an der Restinduktion? Wenn ich den EMagneten direkt an die Batterieklemme und einen Schalter bediene, baut sich das Magnetfeld ja auch sofortab und wieder an.LGPixel.
