Elektromagnet An-/Aus-Schaltung

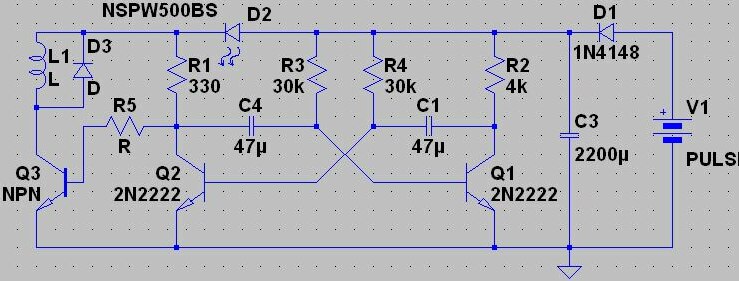

Hi Pixel,hab Dir noch einen Schaltplan zurechtgemacht.D1, C3 ist hier nicht unbedingt erforderlich (kommt aus einer anderen Applikation zur Stabilisierung der Eingangsspannungspulse).C1 und C2 sind noch auf die geforderte Frequenz anzupassen.D2 ist die LED zur Anzeige, R5 kann ca. 2.2kOhm sein und steuert den Treibertransistor für den E-Magneten.D3 ist die besagte Freilaufdiode für die Spule L1, der E-Magnet.Berechnung: F = u0 * N * I / lMit u0 = my-0 aus Tabellenbuch Pi/4*10^-9 (?) (wenn Eisen benutzt wird: u0 * ur)N = Windungszahl der SpuleI = Strom durch die Spulel = Feldlinienlängeur = Erhöhungsfaktor bei Eisenkernen ( z.B. 100)![[image]](img/uploaded/image96.jpg)
