Eine Leitung 2 Signale für KFZ

verfasst von el-haber, Vimercate / Milano, 06.10.2005, 09:52

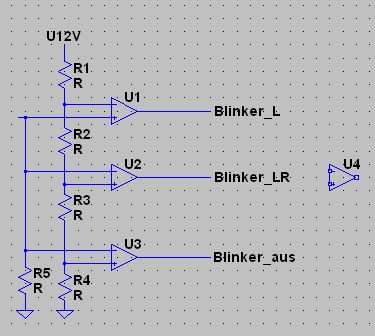

Hi,hier ein Schaltplan, wie es im Prinzip funktionieren könnte.R5 ist 10k oder größer und dient dem Eingangssignal als \'AUS\' erkennung durch 0V.Die anderen Widerstände könnten auch alle 10k groß sein und sie vierteln die 12V.Mit den Labeln bin ich mir nicht ganz sicher ob sie zum Problem passen.Auf jeden Fall müssen sie überdacht werden.Es sind logische 1/0-Signale, die den Blinkerhebel-Zustand beschreiben.Blinkerhelbel Links - Blinkerhebel_links_oder_rechts - Blinkerhebel_ausCUStefano
