weiches Ãœberblenden von LED

verfasst von el-haber, Vimercate /Milano, 28.09.2005, 09:19

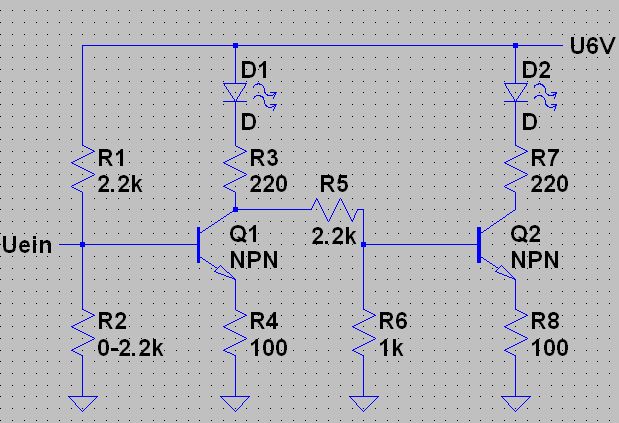

Zum ersten hab ich noch ein Bild gemalt, das schematisch die Stromregelung zeigen soll.Der Widerstand R2 ist ein Poti und steuert die Spannung Uein zwischen 0V und 3VUb ist 6V und die LED hat eine Flußspannung von 1,6V (rot). Die Widerstände R3 und R7 sind an die maximale Flußspannung / max. Strom der LEDs anzupassen.CUStefano
