HalloIch möchte eine Spannung von 5V auf 12V anheben. Geht das? Und wenn wie?

Hallo helmi,bei kleinen Strömen geht es mit einer Ladungspumpe, für größere Ströme werden DC/DC-Wandler eingesetzt.Erst mal mitteilen, um welchen Strom / welche Leistung es hier geht.

Der stom soll 500mA betragen

Hallo,beim großen \"C\" habe ich einen DC/DC-Wandler gefunden, allerdings: 32,20 €Best.-Nr. 150120-62Typ ZUS60512Eing.-spg. 4,5 - 9 V/DCAusg.-spg. 12 VAusg.-strom 0,5 ASicherlich gibt es anderswo preiswertere DC/DC-Wandler.

» Der stom soll 500mA betragenHI,bei einer Schaltfrequenz von 1kHz und 2 Stufen brauchst Du eine Kapazität von 1000uF in der ersten Stufe und 470uF in der 2. Stufe .Der ausgehende Ladekondensator ist dann ebenfalls 470uF groß.Sowas sollte mit einem L272 als Treiber-OpAmp zu realisieren sein.CUStefano

HalloKannst du mir bitte einen Schaltplan schicken?

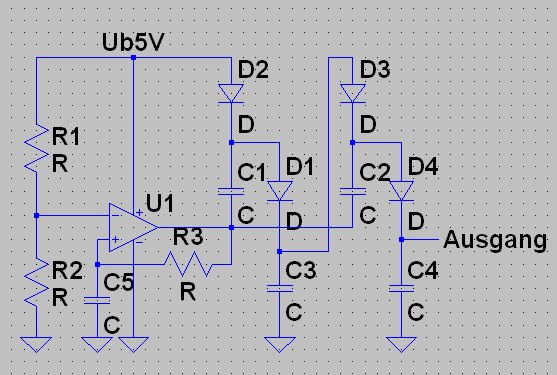

Nur Schematisch.CUStefano

HalloKönntest du mir bitte eine konkreten Schaltplan schicken:MfG Helmi

Hi,R1 und R2 sind je 10kOhmR3 ist 100k Ohm und C5 ist 100nF und werden nicht am + Eingang des OpAmp sondern am - Eingang angeschlossen.Dazu kommt noch ein R4 mit 22kOhm vom Ausgang des Op_amps zum + Eingang, an dem auch die Mitte aus R1 und R2 angeschlossen wird.Die Ladungs-C\'s sind absteigend:C1: 470uF, C2: 220uF, C3 470uF und C4 220uF als ersten Versuch.Dioden kannst Du 1N4001 verwenden, OpAmp geht ein L272(dual-Power) oder ein L167(mono-Power).CUStefano

Danke, dass hat mir viel geholfen.

HalloWeist du auch zufällig wie groß die Verlustleistung dieser Schaltung ist.

» Hallo» Weist du auch zufällig wie groß die Verlustleistung dieser Schaltung ist.Nicht genau - sollte aber nicht schlechter als 50% sein.CUStefano

Hi, hier noch eine bessere Simulation.In dieser Beschaltung schwingt der OpAMP mit 6,1kHz.CUStefanMittlerweile komme ich aber auch zu der Ansicht, daß der Spannunghub von 5V zu 12V nur mit einem Flyback-Wandler sinnvoll hinzubekommen ist.Dabei wird der ganze Kondensator-Konvolut durch einen Treibertransistor in Reihe mit einer Spule ersetzt. (Transistor schaltet nach GND und Spule ist an +5V angeschlossen.) Am Kollektor geht dann die Diode raus auf den Ladekondensator für die \'hohe Spannung\'.Spule: ca. 50WDG auf Ringkern (z.B. 2cm Durchmesser und 1cm dick).Ansteuerung des Transistors mit dem gleichen OpAmp und Schaltung wie vorgehend.

Danke
