Ich bin da etwas verzweifert am Suchen:Es gibt eine einefache Beschreibung von z.B. Transistoren und Kondensatoren mit Wasser. z.B. wird beim Kondensator eine Wanne mit Wasser gezeigt mit Wasserhahn etc. Das ganze ich für Kinder dadurch sehr gut verständlich.Ich suche nicht irgendeine Beschreibung sondern genau diese. Vermutlich habe ich das Buch auch noch auf dem Boden liegen. Hat mit in meinen Anfängen gut geholfen. Ich weiss aber nicht mehr wo das drin abgebildet ist.KOSMOS? FISCHERTECHNIK? Hat da noch jemand eine gute Idee???Danke und GrußMartin

1962, KOSMOS Radiomann BaukastenDie Beschreibung des Transistors als Bild: Kollektor - Emitter als große Wasserrinne mit einer Sperre, die Basis als kleine Wasserrinne mit einer kleinen Klappe, die durch das wellige Wasser die Sperre öffnet oder schließt.Aber wo es so was gut Erklärtes noch gibt ?

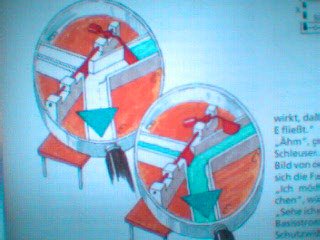

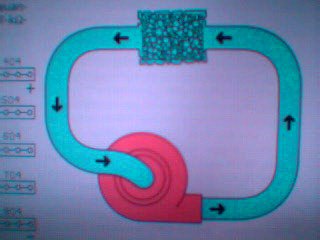

Hier der \"Wassertransistor\"Hier der \"Wasserwiderstand\"

Vielen Dank für die schnellen Hinweise,ich versuche mich allerdings zu erinnern, in welchem Dokument die beschriebenen Sachen drin waren. Allerdings nicht nur wegen der Zeichnungen, sondern weil die ganze Erklärung drum rum mir seinerzeit sehr gut gefallen hat. (Und weil es mich wurmt es nicht zu finden!)Ich kann es gut in einer KOSMOS Anleitung gesehen haben, wobei ich die verzweifelt suche. Falls noch jemand eine andere Idee hat - gerne her damit.DankeMartin

Hallo,hier noch eine andere Variante, aus einem Kosmos-Heft. Vielleicht ist es das was du suchst. Leider ist die Qualität nicht berauschend, da ich es mit einer \"Lego Kamera\" fotografiert hab. (Mein Scanner spinnt mal wieder)

Vielen Dank für die Mühe,das aus dem KOSMOS Heft sieht gut aus. Jetzt muss ich meins nur noch finden.Schöner GrußMartin

Ich habe 3 Bilder, auf denen die Funktionsweise des Transistors mit Wasser gezeigt wird: http://www.domnick-elektronik.de/elekts1.htm

HalloZum Kondensator habe ich mir folgendes überlegt:Eine Dose in der Zu- und Ablauf durch eine Gummimembran getrennt sind. Eine gespannte Membran entspricht dem geladenen Kondensator, ein permanenter Fluss in eine Richtung ist nicht möglich, \"Gleichstrom\" wird gesperrt. Bei zu hoher Spannung bzw. Druck platzt das Teil sogar wie ein echter Elko ;)Als Bild für die Spule könnte man vielleicht ein Wasserrad mit einer Schwungmasse nehmen. Dem Magnetfeld entspräche die kinetische Energie, Änderungen der Durchflussmenge (Strom) wird durch die Trägheit des Schwungrades eine Kraft entgegengebracht die um so grösser wird, je schneller die Änderung erfolgt.GrussSkilltronic
